一、產品概述

ASK系列限位開關是傳送執行器和閥門的位置訊號到現場的遙控操作站。它能直接安裝于執行器上部，安裝支架符合NAMUR NORM標準，可方便與執行器連接。

ASK系列限位開關特點：有現場可視位置指示器；可快速調整位置凸輪；可調式凸輪通過彈簧安裝在中心軸上，只要開關凸輪脫離凸輪蕊；便可旋轉調整至所需位置；防脫式外殼螺釘和兩個電纜PT3/4”管接口；內部行程開關預先連接接線終端，共有8個接線端子，并可用于電磁閥的連接。

殼體為硬質鋁合金結構，緊湊的設計能保證限位開關在惡劣的條件下能正常工作。

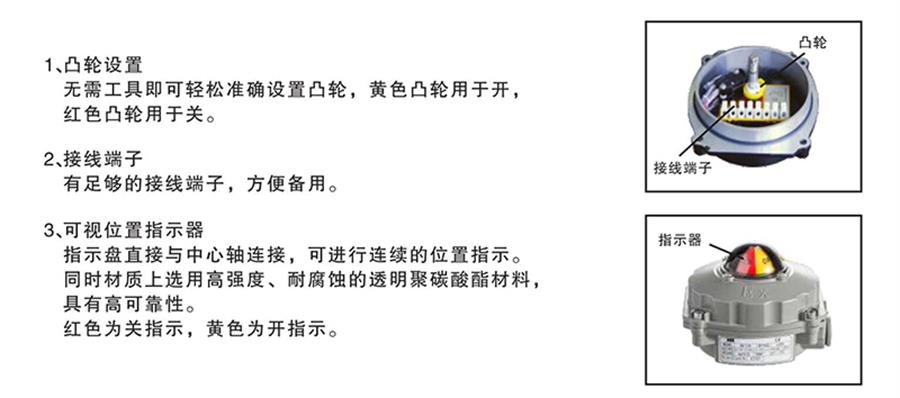

二、產品特性

操作說明

在需要調整開關位置時，根據以下步驟進行操作:

1.推動凸輪彈簧壓縮，凸輪脫離花鍵嚙合。
2.隨意轉動凸輪調整所需的位置，調整后松開凸輪確認凸輪已經被彈簧回復位嚙合。

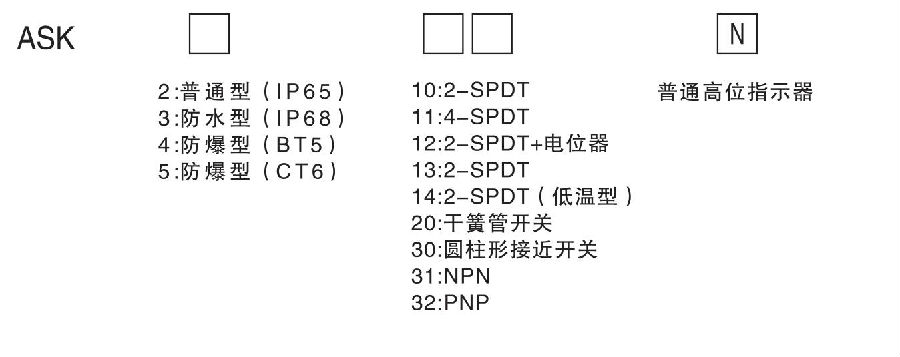

型號命名

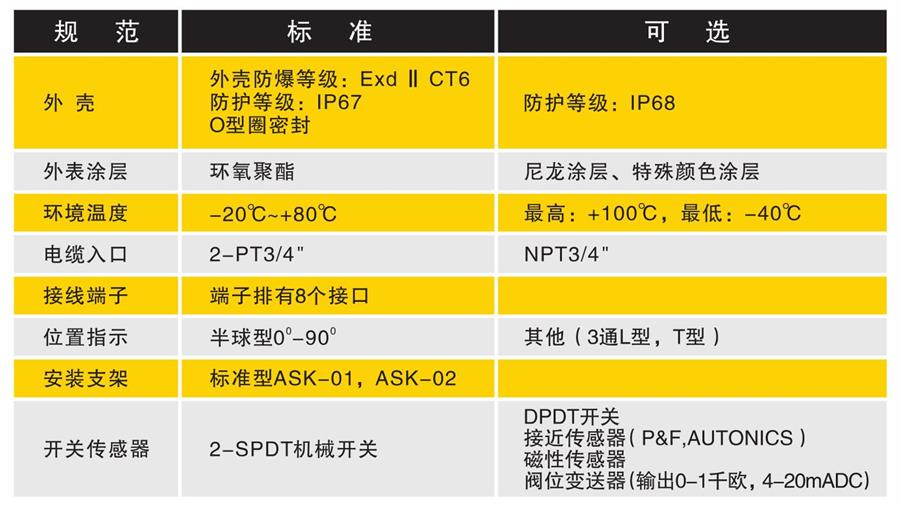

三、技術參數

四、安裝尺寸

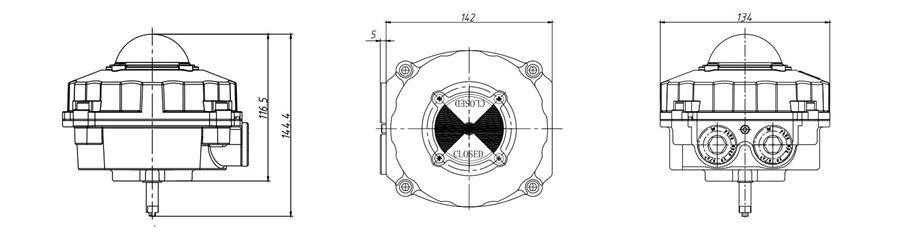

外觀圖

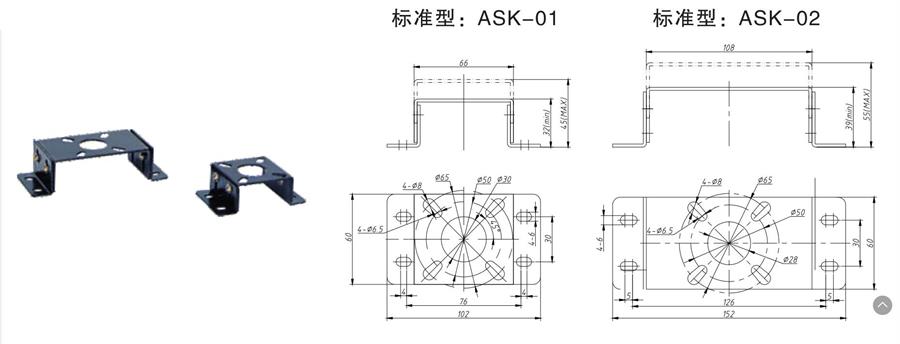

安裝支架
