V型調節電動球閥

相關介紹

一、產品概述

電動V型調節球閥,配用HT系列執行機構,無需另配伺服放大器,輸入(4-20mADC或1-5ADC)信號及單相電源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口,與硬密封閥座相對轉動產生剪切力,可將纖維切斷,防止卡死。具有流通能力,調節精度高,可調比大,密封性好,重量輕等特點。適用于除小口徑,角型、三通連接外的大部分場合,是替代進口產品的最佳產品,特別適用于泥漿和含有纖維性介質,以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等工業自動控制系統中。

二、產品特點

1.引進德國技術設計結構簡單、重量輕、材料成本低,比同樣流通能力的直行程調節閥更經濟;

2.不帶任何管接頭的整體式閥體,因此不受管道或螺栓應力影響,并且由于閥體無任何管接頭,故耐壓殼體不會受壓力“突變”的影響;

3.防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈,閥座用截面較大的鎢鈷硬質合金制成,通過一個合金的波紋彈簧進一步增強了閥座的結構;

4.具有一個V型閥體,即使在小流量或高粘度介質的情況下,也可在整個量程范圍內,保證控制的精確性;

5.當閥門關閉時,V型缺口與閥座之間產生楔形剪切作用,并既具有自潔功能又可防止球芯卡死,特別適用于管線結垢凍結、含纖維質的流體、料漿類流體、高粘度流體,含聚合物、顆粒物、結晶體等流體控制場合。


三、閥門參數

公稱通徑DN(mm)

25~400

公稱壓力PN(MPa)

1.6~6.4

公稱壓力Ps(MPa)

強度試驗

2.4~9.6

密封試驗

1.76~7.0

材料代號

C

P

R

主要

零件

閥體

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球桿

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

聚四氟乙烯、不銹鋼、硬質合金

填料

聚四氟乙烯、柔性石墨

適用
工況

適用介質

水,蒸汽,油品

硝酸類

醋酸類

適用溫度

-28℃~400℃

-28℃~500℃

連接形式

對夾式、法蘭式,法蘭按JB79-59標準

1

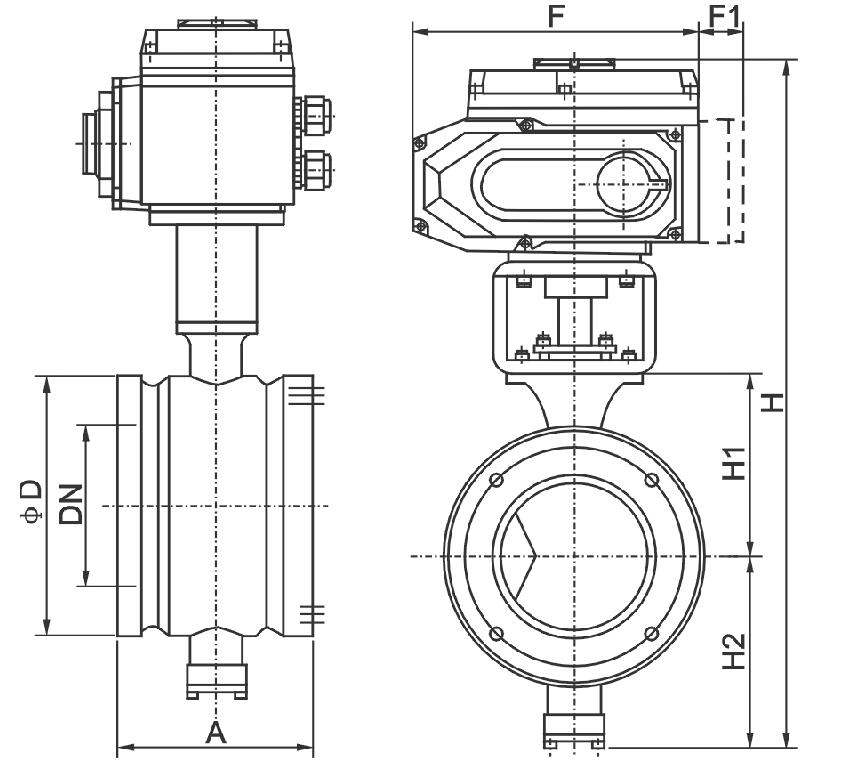

四、安裝尺寸

公稱通徑
DN(mm)

尺 寸 (mm)

執行機構選配
(常溫常壓)

A

ΦD

H1

H2

H

F

F1

15

62

Φ64

74

75

390

161

40

HT-R-005

CHQ-005

20

62

Φ64

74

75

390

161

40

HT-R-005

CHQ-005

25

62

Φ64

74

75

390

161

40

HT-R-008

CHQ-008

32

62

Φ78

80

75

400

188

40

HT-R-010

CHQ-010

40

62

Φ82

85

75

405

188

40

HT-R-010

CHQ-010

50

75

Φ100

87

95

430

188

40

HT-R-010

CHQ-010

65

80

Φ120

105

115

460

188

40

HT-R-015

CHQ-015

80

100

Φ131

115

125

520

268

40

HT-R-020

CHQ-020

100

115

Φ158

125

125

530

268

40

HT-R-020

CHQ-020

125

130

Φ180

140

155

570

268

40

HT-R-020

CHQ-020

150

160

Φ216

153

165

600

268

40

HT-R-040

CHQ-040

200

200

Φ268

200

195

680

268

40

HT-R-040

CHQ-040

250

240

Φ325

225

225

730

268

40

HT-R-060

CHQ-060

注:以上選配參數僅供參考,具體以實際情況為準
